Tổng quan về công nghệ GPR và 3D Scanning
Trong lĩnh vực xây dựng và kiểm định kết cấu, hai công nghệ GPR (Ground Penetrating Radar) và 3D Scanningđang đóng vai trò vô cùng quan trọng trong việc đánh giá, đo đạc, và phân tích công trình mà không cần phá hủy cấu kiện.
Tại Việt Nam, Công ty E2CS là một trong những đơn vị tiên phong ứng dụng đồng thời hai công nghệ này nhằm phục vụ các dự án kiểm định, gia cố và nâng tầng công trình dân dụng – công nghiệp.
Nhờ sự kết hợp của siêu âm xuyên sâu (GPR) và quét không gian 3D bằng laser, kỹ sư có thể tái tạo mô hình kết cấu chính xác đến từng milimet, giúp đưa ra các đánh giá về chất lượng, độ bền và khả năng chịu lực của công trình hiện hữu.

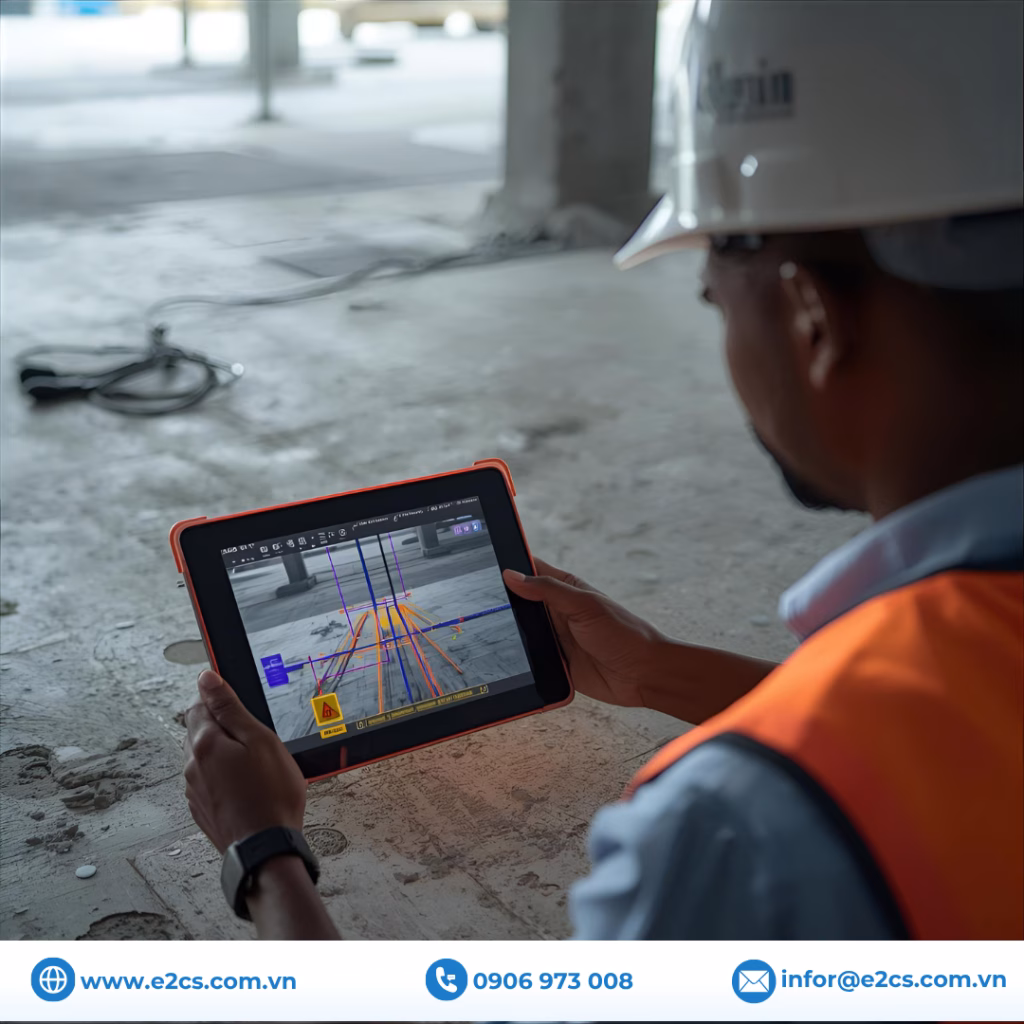

Công nghệ GPR (Ground Penetrating Radar)
1. Nguyên lý hoạt động của công nghệ GPR
Công nghệ GPR hoạt động dựa trên nguyên lý phát và thu sóng radar xuyên qua vật liệu rắn như bê tông, đất, hoặc nhựa đường. Khi sóng radar gặp các vật thể có mật độ khác nhau (như cốt thép, ống dẫn hoặc lỗ rỗng), nó sẽ phản xạ lại.
Từ các tín hiệu phản hồi này, phần mềm phân tích của GPR sẽ tạo ra bản đồ ngầm 2D hoặc 3D, giúp kỹ sư xác định vị trí, đường kính, và độ sâu của các đối tượng ẩn trong bê tông.
2. Ưu điểm nổi bật
- Không phá hủy cấu kiện: Không cần khoan, cắt hay làm hư hại bề mặt bê tông.
- Phát hiện nhanh chóng: Có thể khảo sát hàng trăm mét vuông trong thời gian ngắn.
- Độ sâu khảo sát lớn: GPR có thể xuyên sâu từ 0,5 m đến 10 m tùy theo loại anten.
- Xác định cốt thép, ống kỹ thuật và khuyết tật cấu kiện chính xác.

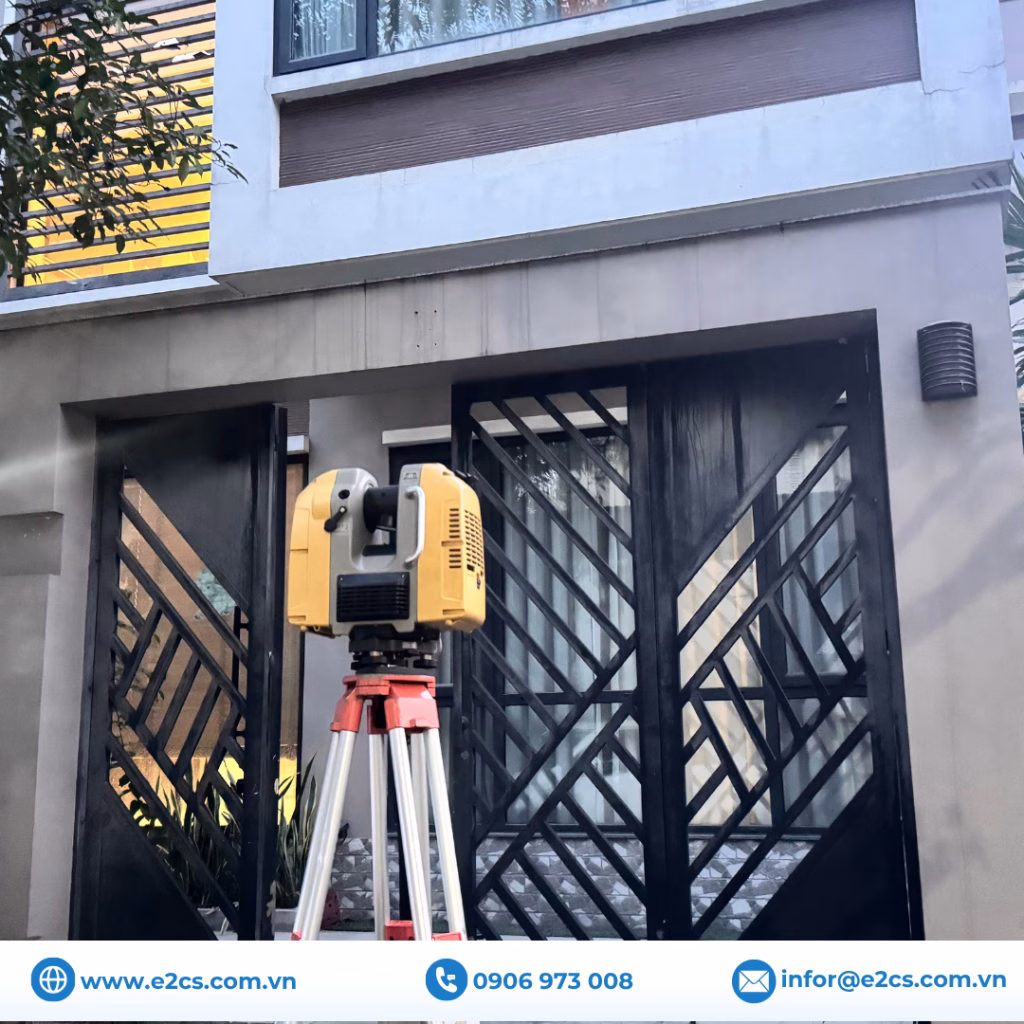

Công nghệ 3D Scanning (Laser Scan 3D)
Khái niệm và nguyên lý hoạt động
3D Scanning là công nghệ sử dụng tia laser hoặc ánh sáng có cấu trúc để thu thập dữ liệu hình học bề mặt của công trình. Khi tia laser quét qua bề mặt, nó sẽ ghi nhận hàng triệu điểm tọa độ (point cloud) để tạo nên mô hình 3D chính xác của công trình.
Phân loại máy quét 3D
- Máy quét tĩnh (Tripod Scanner): dùng trong công trình xây dựng, độ chính xác cao.
- Máy quét động (Mobile Scanner): dùng khi cần di chuyển nhanh, như khảo sát đường phố.
- Máy quét cầm tay (Handheld Scanner): dùng cho khu vực nhỏ hoặc cấu kiện phức tạp.
Ứng dụng trong kiểm định kết cấu
Tại E2CS, công nghệ 3D Laser Scanning được sử dụng để:
- Đo đạc kích thước cấu kiện: dầm, sàn, cột, móng.
- Đánh giá độ nghiêng, độ võng và biến dạng của công trình.
- Lập bản vẽ hiện trạng chính xác, hỗ trợ mô hình hóa 3D phục vụ kiểm định.
So sánh giữa phương pháp khoan địa chất và công nghệ GPR
Trong các công trình cần khảo sát nền móng, khoan địa chất là phương pháp phổ biến nhất. Tuy nhiên, với sự phát triển của công nghệ hiện đại, GPR (Ground Penetrating Radar) đang dần trở thành giải pháp bổ sung và thay thế trong nhiều trường hợp khảo sát công trình và nền đất.
Bảng sau thể hiện so sánh chi tiết giữa hai phương pháp:
| Tiêu chí | Khoan địa chất truyền thống | Công nghệ GPR (Radar xuyên đất) |
|---|---|---|
| Nguyên lý hoạt động | Khoan trực tiếp xuống đất để lấy mẫu vật lý (đất, đá, bê tông, nước ngầm, v.v.) | Phát và thu sóng radar xuyên qua lớp vật liệu, phân tích tín hiệu phản xạ để xác định cấu trúc bên trong. |
| Mức độ phá hủy | Phương pháp phá hủy, tạo lỗ khoan và cần hoàn trả mặt bằng. | Không phá hủy, không ảnh hưởng đến kết cấu hay cảnh quan. |
| Tốc độ thực hiện | Chậm, mỗi hố khoan thường mất từ 1–2 ngày. | Nhanh, có thể khảo sát hàng trăm mét vuông chỉ trong vài giờ. |
| Phạm vi khảo sát | Giới hạn tại các vị trí khoan, cần nhiều điểm mới có kết quả tổng thể. | Quét liên tục trên diện rộng, cho cái nhìn toàn cảnh 2D/3D. |
| Độ chính xác về vật liệu | Có thể lấy mẫu thật để thí nghiệm trong phòng lab – độ chính xác cao về cơ lý đất. | Không lấy mẫu thật, nhưng cho hình ảnh rõ ràng về lớp địa chất, độ dày, khuyết tật hoặc vật cản. |
| Khả năng phát hiện vật thể ngầm | Chỉ phát hiện khi khoan trúng vật thể. | Phát hiện cốt thép, ống dẫn, lỗ rỗng, tầng đất yếu, đường ngầm, v.v. mà không cần khoan. |
| Chi phí thực hiện | Cao hơn, do cần thiết bị khoan, nhân lực và thời gian. | Tiết kiệm chi phí khi khảo sát diện rộng hoặc cần dữ liệu nhanh. |
| Ứng dụng phù hợp | Khi cần mẫu vật lý để thí nghiệm, thiết kế nền móng chi tiết. | Khi cần khảo sát nhanh, định vị, kiểm tra an toàn hoặc kiểm định hiện trạng công trình. |
Nhận định thực tế:
- GPR không thay thế hoàn toàn khoan địa chất, mà bổ trợ mạnh mẽ cho giai đoạn kiểm tra, giám sát và định vị.
- Trong công trình E2CS thực hiện, GPR được sử dụng để xác định nhanh vị trí và đường kính cốt thép móng – dầm – sàn, trước khi tiến hành các bước kiểm định chi tiết và tính toán kết cấu nâng tầng.
- Sự kết hợp này giúp tiết kiệm thời gian – chi phí – rủi ro, đồng thời nâng cao độ chính xác tổng thể trong đánh giá kết cấu hiện hữu.
Quy trình ứng dụng tại E2CS
1. Khảo sát và đo đạc hiện trường
Đội ngũ kỹ sư E2CS tiến hành khảo sát toàn bộ khu vực cần kiểm định, ghi nhận các yếu tố môi trường và điều kiện thi công.
2. Thu thập và xử lý dữ liệu
- Dữ liệu GPR được xử lý để xác định cốt thép, ống kỹ thuật, lỗ rỗng.
- Dữ liệu quét 3D được ghép nối thành mô hình số chính xác, phục vụ đo đạc, tính toán.
3. Phân tích và lập bản vẽ hiện trạng
Kỹ sư E2CS lập bản vẽ kết cấu hiện trạng và mô hình tính toán khả năng chịu lực, từ đó đề xuất giải pháp gia cố hoặc nâng tầng an toàn và tiết kiệm.
Lợi ích của việc ứng dụng công nghệ GPR và 3D Scanning
- Độ chính xác cao – không phá hủy cấu kiện.
- Tiết kiệm thời gian và chi phí khảo sát.
- Tăng độ an toàn và độ tin cậy khi đánh giá công trình.
- Cung cấp dữ liệu số hóa sẵn sàng tích hợp vào mô hình BIM.
- Phù hợp với mọi loại công trình: dân dụng, công nghiệp, hạ tầng kỹ thuật.
Kết luận và định hướng phát triển
Công nghệ GPR và 3D Scanning đang mở ra kỷ nguyên mới cho ngành kiểm định và khảo sát công trình. Với độ chính xác cao, tính an toàn và khả năng số hóa toàn diện, E2CS tự hào là đơn vị tiên phong tại Việt Nam ứng dụng song song hai công nghệ này vào kiểm định kết cấu, thiết kế gia cố và nâng tầng công trình.
E2CS cam kết mang đến giải pháp khoa học – nhanh chóng – chính xác – tiết kiệm cho mọi dự án, góp phần nâng cao chất lượng và tuổi thọ công trình xây dựng tại Việt Nam.
